罐體橢圓封頭瓜瓣鐵皮下料方法

發布時間：2016-12-23　　瀏覽：230次

罐體橢圓封頭瓜瓣鐵皮下料方法——放射線展開法
適用范圍：
放射線展開法適用于構件表面素線相交于一點的棱錐、圓錐及截體件。
2. 基本原理：
將構件表面分割成若干相等的瓜瓣并將其投影到可反映它部分實長的面上，從而求出實際大小。之后以素線為骨架，畫在同一平面，得到錐體的近似展開圖。
3. 方法步驟：

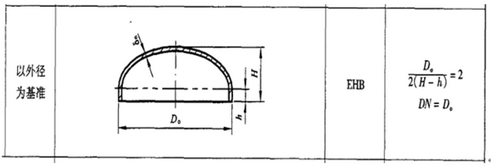

例如：D0=1000，δm=2，h=0，H=250則
步驟如下：

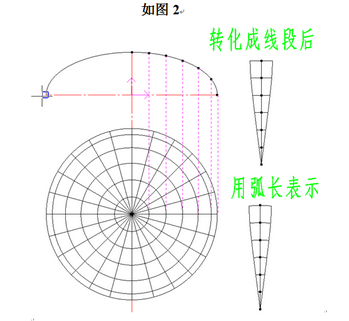

⑴ 畫出構件的主視圖及其構件的斷面圖，如圖2。
⑵ 將斷面圖分成若干等份。這里取24份，如圖2。
⑶ 將主視圖一根素線分成若干等份（比如取6等份）。由等分點向斷面圖引若干垂線，交斷面圖水平線段若干點。并以斷面圖圓心為圓心，以圓心到垂足的距離為半徑作若干圓，如圖2。
⑷ 以所選的素線的長度畫一條豎直的線段。并分成和素線相等的份數。素線長為605.501這里是6份，如圖2。

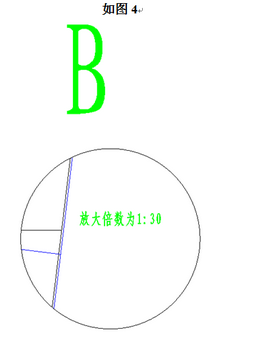

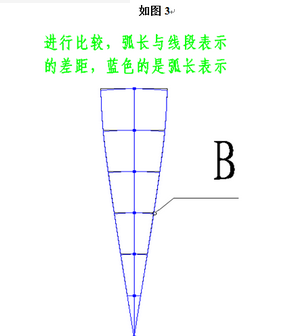

⑸ 在所作的若干圓上截取相應的同心圓弧的長度，為了下料方便，把弧長轉化成線段的長度，按順序分別添加到素線的等分點上，如圖2。
